В ремонте автомобиля, как и в лечении, очень важно правильно поставить диагноз. Часто мы видим лишь симптомы болезни автомобиля, и поиск причины заболевания может стать действительно сложной задачей. Сегодня мы расскажем на конкретном примере, что причиной периодического “выпадания” из работы одного цилиндра может стать мелочь, для поиска которой придётся задействовать «тяжёлую артиллерию» в виде динамометрического стенда.

Что это такое?

Давайте вкратце напомним, какие могут быть симптомы пропуска воспламенения, и чем они могут быть вызваны.

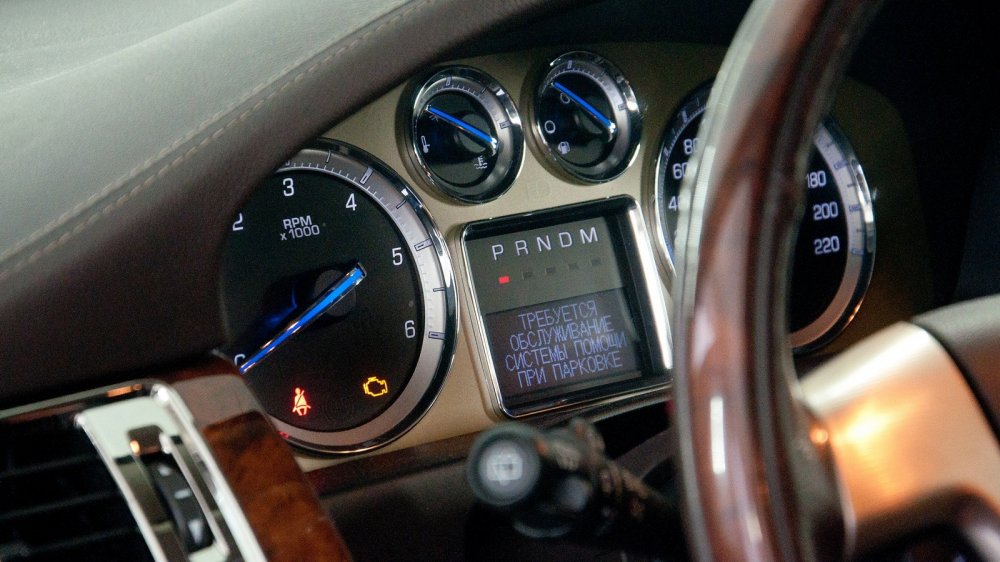

Ключевой момент работы мотора — вспышка в камере сгорания цилиндра. Так как сегодня нашим подопытным автомобилем стал Cadillac Escalade с бензиновым мотором, то и говорить будем о бензиновых моторах. На автомобилях с четырёхцилиндровым мотором пропуски проявляются тем, что чаще всего называют “троением”: мотор начинает потряхивать, появляется вибрация, нередко он вообще глохнет на холостых оборотах. То есть, в этот момент он работает всего на трёх цилиндрах (если речь идёт о множественных пропусках). У Escalade под капотом стоит V8, поэтому слово “троение” по отношению к нему будет прямо-таки оскорблением, а говорить “семерение” как-то не принято. Но симптомы те же: периодический отказ одного цилиндра и связанная с ним потеря тяги, потряхивания, мигающая лампа Check Engine. На холостых оборотах, конечно, машина не глохнет: оставшиеся семь цилиндров вполне способны крутить коленвал.

Почему так бывает?

Причин пропуска может быть масса. Классика жанра в системе зажигания — пробой высоковольтный проводов, катушки (или катушек) зажигания, выход из строя свечи. В системе питания виновата может быть топливная форсунка (мы говорим, конечно же, об инжекторном моторе, карбюратор — это уже не модно). И, наконец, последняя причина — механические неисправности в моторе. Так как для воспламенения топливно-воздушной смеси в цилиндре нужны не только сама смесь и искра в нужный момент, но и компрессия, все неисправности, приводящие к потере последней, приведут к пропускам воспламенения в конкретном цилиндре.

А таких неисправностей много: критический износ или поломка поршневого кольца, прогар клапана, его зависание, неплотное прилегание тарелки клапана вследствие образования большого количества нагара или неисправности или износа гидрокомпенсатора, толкателя, кулачка распредвала или клапанной пружины…

Одним словом, поле для диагностики обширное — гуляй по нему, сколько влезет.

Можно, конечно, так же поступить и с Эскалейдом, но, например, стоимость одной катушки — семь тысяч. Провода тоже недешёвые, а иридиевые свечи на восемь цилиндров стоят намного дороже комплекта Brisk на “чепырку”. Да и доступ к пятому и шестому цилиндрам сложный, а к седьмому и восьмому — вообще для осьминогов с щупальцами. Поэтому лучше пойти более цивилизованным способом — провести компьютерную диагностику, выяснить, в каком цилиндре есть проблема, и попытаться лучше узнать о её причинах. Просто? Если бы!

Микроскопом по гвоздю

Статьи / Практика

Дилерские, мультимарочники, клоны: чем отличаются разные диагностические сканеры
Совсем недавно мы говорили о том, как работает компьютерная диагностика, но не сказали ни слова о том, чем её проводят. Поэтому сегодня речь пойдёт именно о них – о сканерах. Причём мы не пр...




13617



9



0


23.01.2017

Всё было бы совсем скучно, если бы неисправность проявлялась всегда. Но тут ситуация интереснее: проблема появляется только под нагрузкой и на скорости от 120 км/ч. На холостых оборотах и в городском режиме пропусков нет. Можно, конечно, подключить сканер, выехать за город (в нашем случае — на питерскую кольцевую), нарушить правила и получить необходимую информацию.

Неудобства очевидны: гонять на скорости 120 км/ч зимой, да ещё и с подключенным сканером, рискуя получить штраф — удовольствие ниже среднего. Тем более, что ездить, может быть, понадобится долго: нет в жизни ничего увлекательнее и непредсказуемее, чем поиск плавающей неисправности.

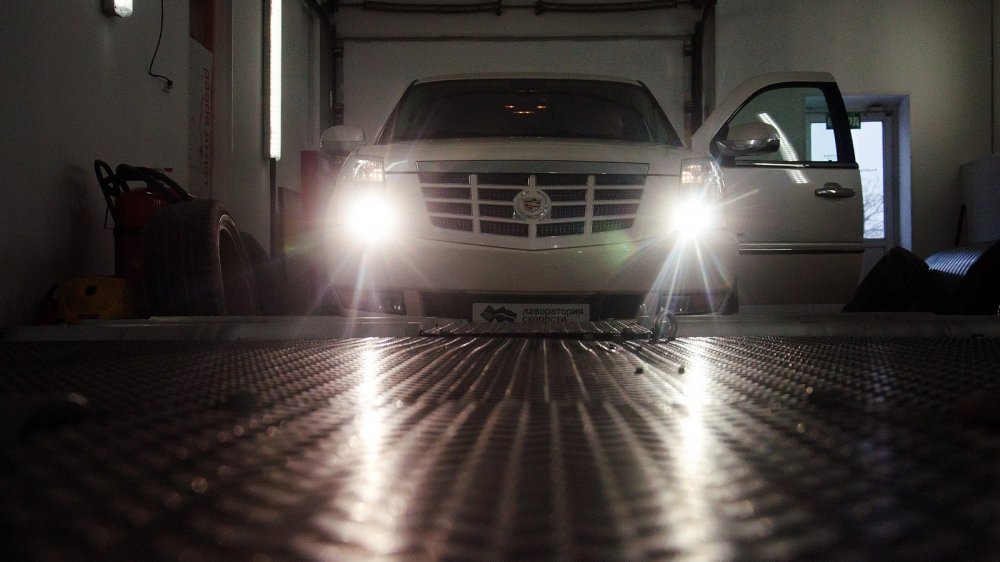

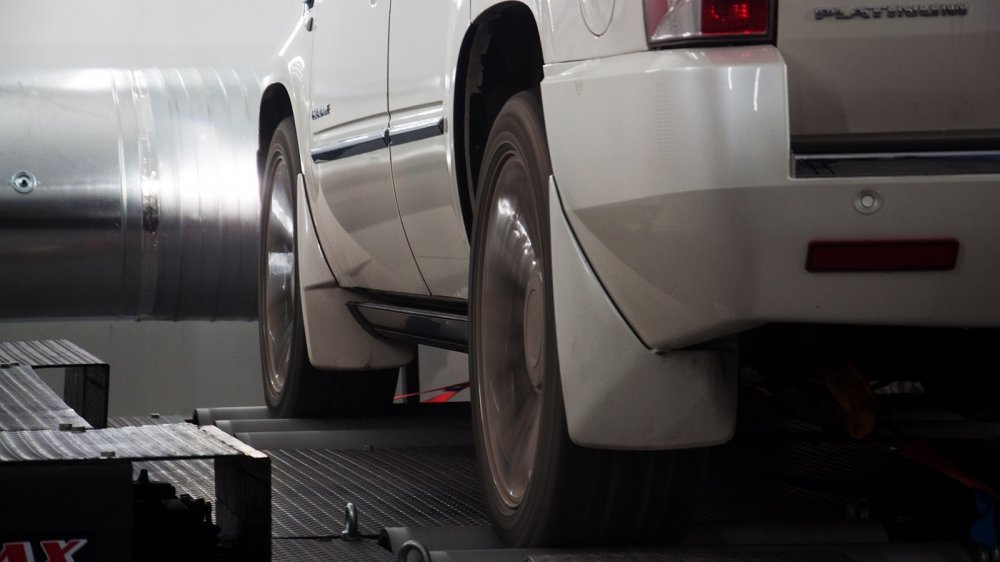

Поэтому выберем другой метод, изысканный и интеллигентный, как поэзия Бродского: загоним машину на динамометрический стенд. Он у нас барабанный, тормозной, с инерционной массой 1,7 тонны. Ещё и полноприводный, так что воссоздать движение под нагрузкой на большой скорости на нём можно легко. Заодно узнаем, что стенд нужен не только для замеров мощности, но и в качестве эффективного инструмента диагностики.

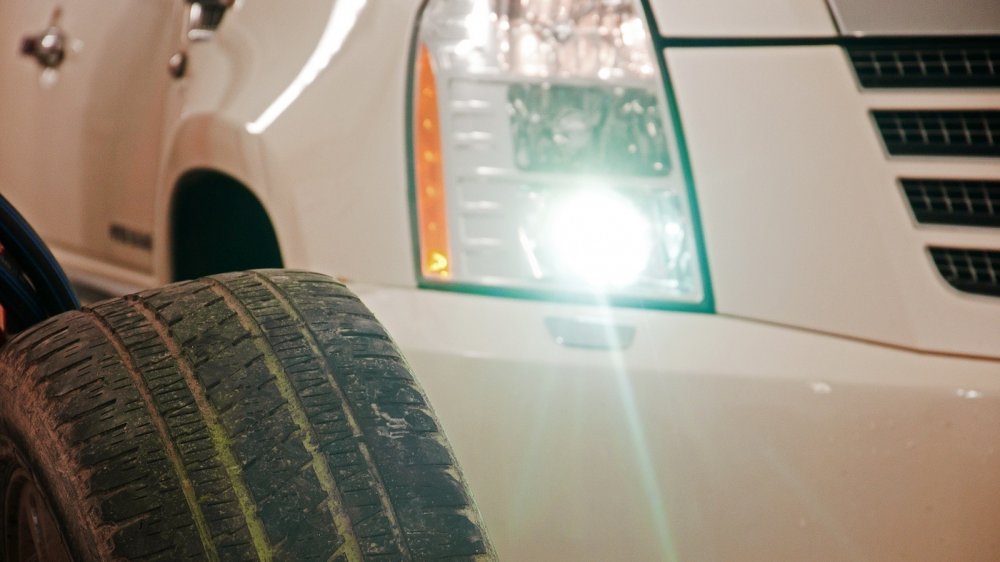

Правда, сначала машину надо переобуть в летние шины: на шипах на стенд заезжать нельзя. Оставим эту работу профессионалам, потому что ничего тяжелее ручки, блокнота и фотоаппарата мне не разрешено поднимать должностными инструкциями, а колёса на 22 дюйма — вещь нелёгкая.

Стенд, OBD II, первые сюрпризы

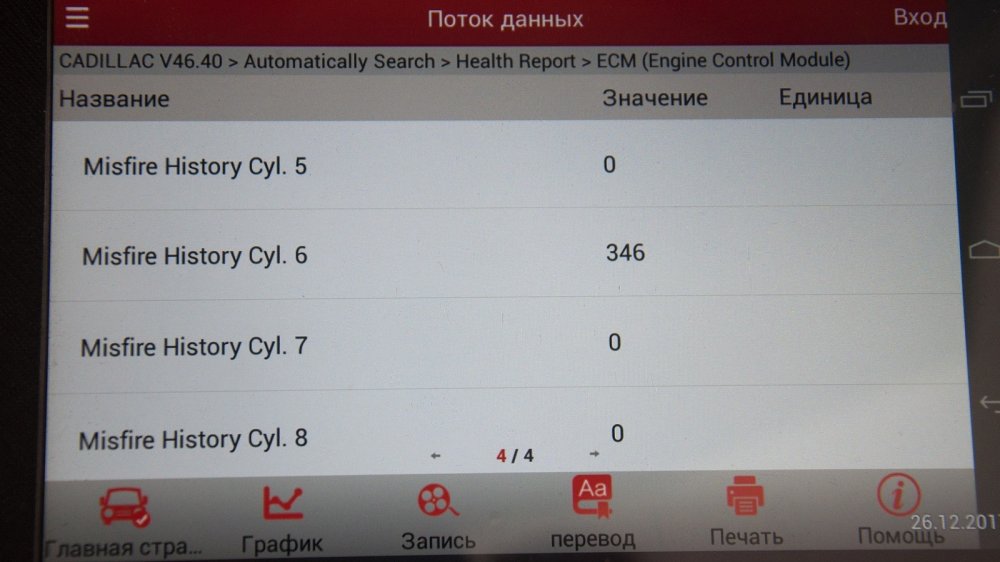

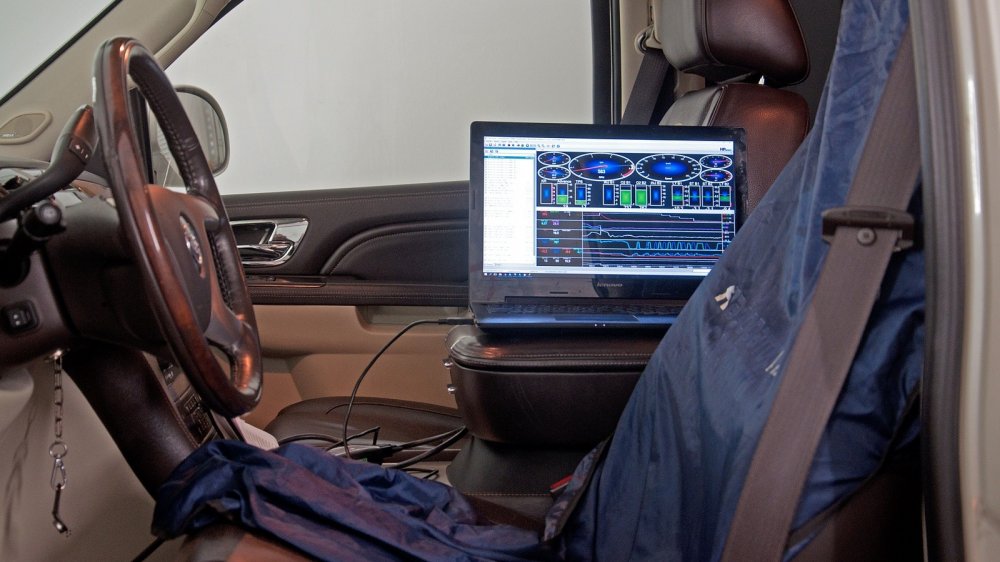

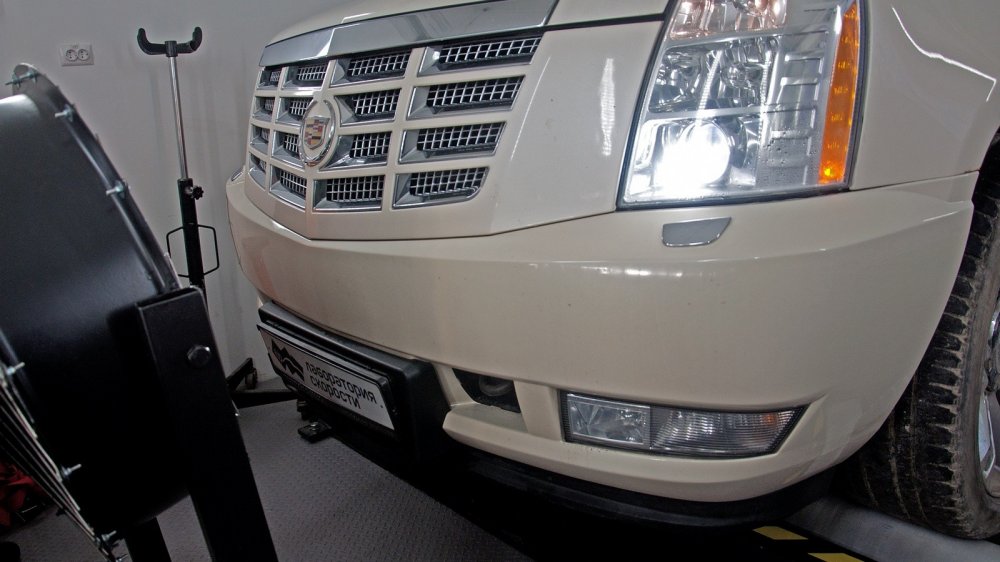

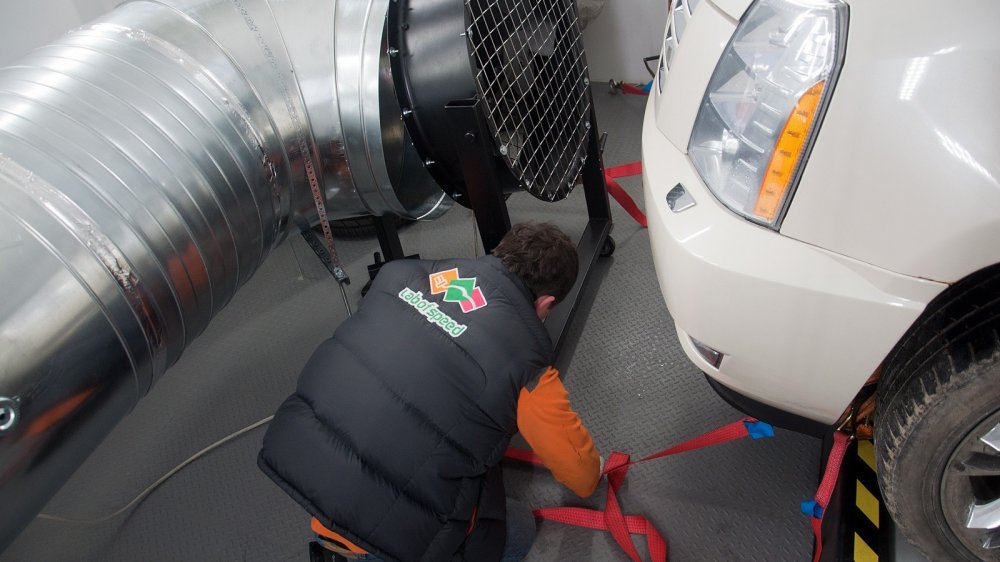

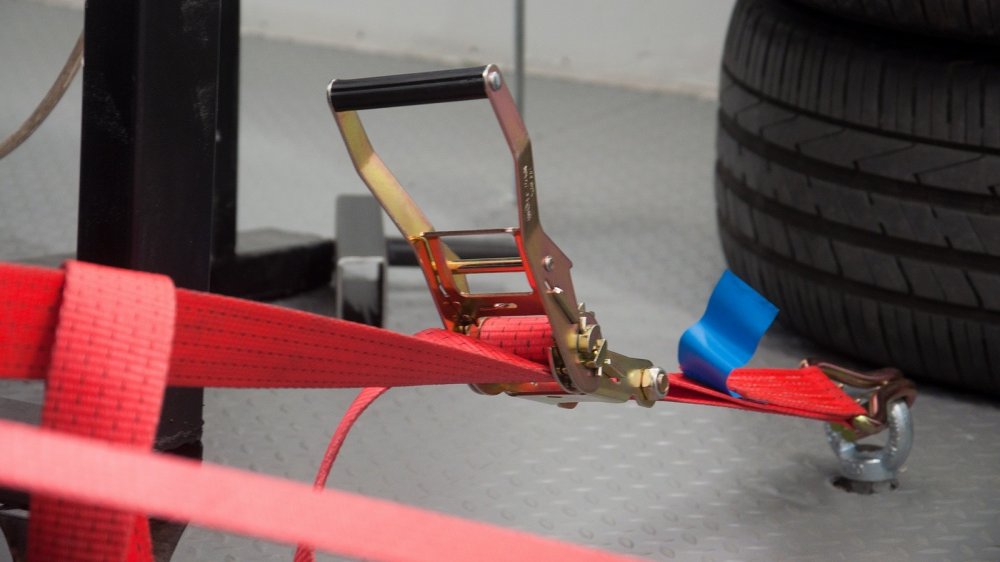

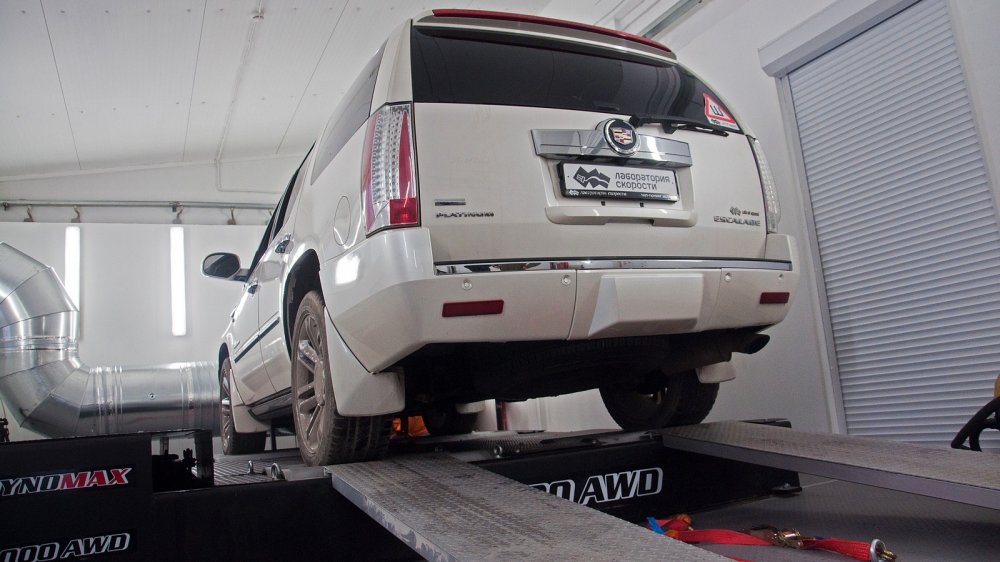

Прежде чем заехать на стенд, фиксируем барабаны. Для этого тут есть пневматическая тормозная система, точь в точь как на многих грузовых автомобилях. Как только наш вражеский лакшери-автобус со своими 409 американскими конями оказывается на стенде, фиксируем его стропами для предотвращения побега со стенда в стену. Затем через разъём OBD II подключаем сканер, разгоняем машину, имитируя дорожные условия, и начинаем диагностику. Первые результаты — 346 пропусков в шестом цилиндре и два во втором. И, конечно же, сопутствующая ошибка р0300 — множественные пропуски зажигания.

Что же, первые результаты есть: мы выяснили, что злостно забивает на свою работу поршень именно в шестом цилиндре. Теперь попробуем выяснить, в чём причина этого тунеядства. Так как проявляется эта неисправность только на больших оборотах под нагрузкой, можно предположить зависание выпускного клапана: 6,2-литровые моторы L92 этих автомобилей славятся слабенькими клапанными пружинками, из-за которых подобная неисправность встречается часто.

Но на всякий случай подпишем и переставим катушки с шестого и второго цилиндров на пятый и седьмой. Свечи пока не трогаем: они иридиевые, меняли их всего 20 тысяч километров назад, так что их ресурс не истрачен даже на четверть. А главное – как уже было сказано, до них очень неудобно добираться, так что пока пойдём по пути наименьшего сопротивления и максимальной технологичности. Лень — двигатель прогресса, чего там говорить...

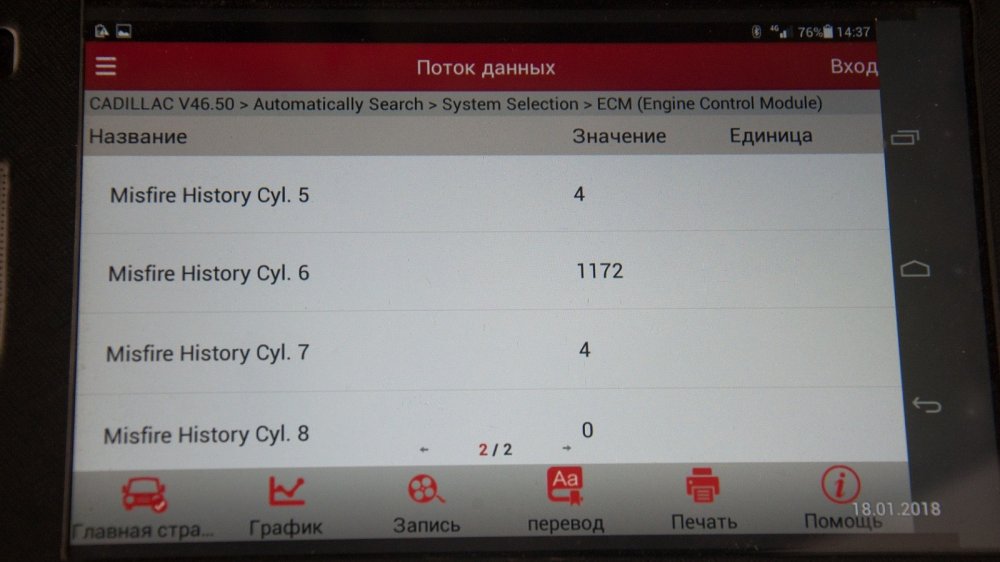

Опять запускаем стенд и давим на газ от души. В шестом цилиндре становится 1 172 пропуска и — что немного странно — появляются пропуски в пятом и седьмом цилиндрах. Какие делаем выводы? Катушки явно не в лучшем состоянии (провода мы местами не меняли), но основная проблема шестого цилиндра точно не в его катушке. Кажется, придётся менять клапанные пружины.

Нехорошие люди, разрази их гром

Проверить компрессию в цилиндре можно было бы по старинке: пожевать бумажку, сунуть в свечное отверстие и провернуть коленвал стартером. Если бумажка вылетит — компрессия есть. Да ладно, шучу, конечно. Для этого есть компрессометр.

Способ надёжный, но так как мы решили проводить диагностику максимально технологичным способом, от этого прибора тоже откажемся. Он показывает среднее максимальное давление в конце цикла сжатия, а мы любим точные цифры, причём во всех тактах работы мотора. Поэтому возьмём мотор-тестер MotoDoc. Он может очень многое, от проверки углов опережения зажигания и фаз ГРМ до лямбда-датчиков. Нам он сейчас будет показывать давление в шестом цилиндре в виде непрерывного графика в течение всего цикла.

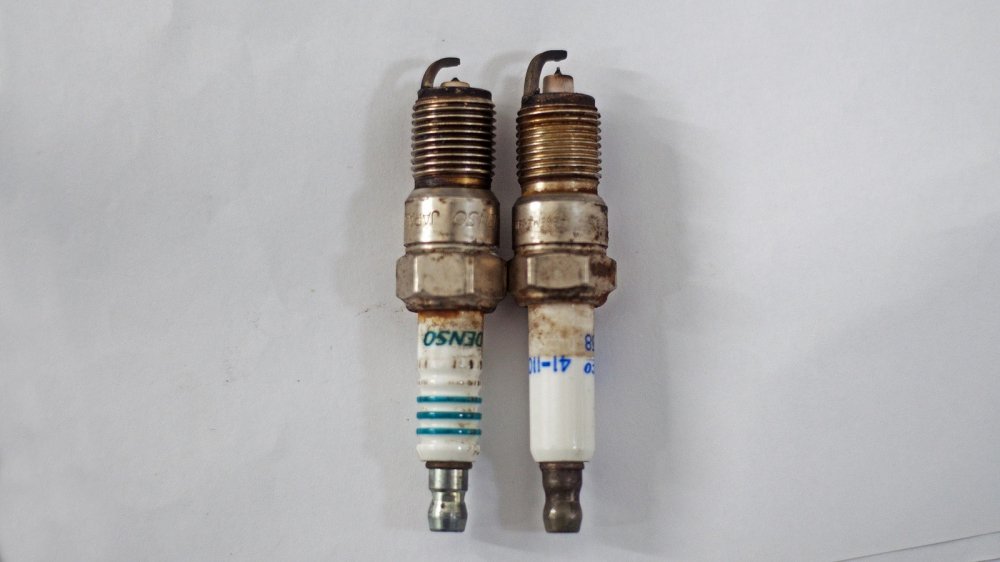

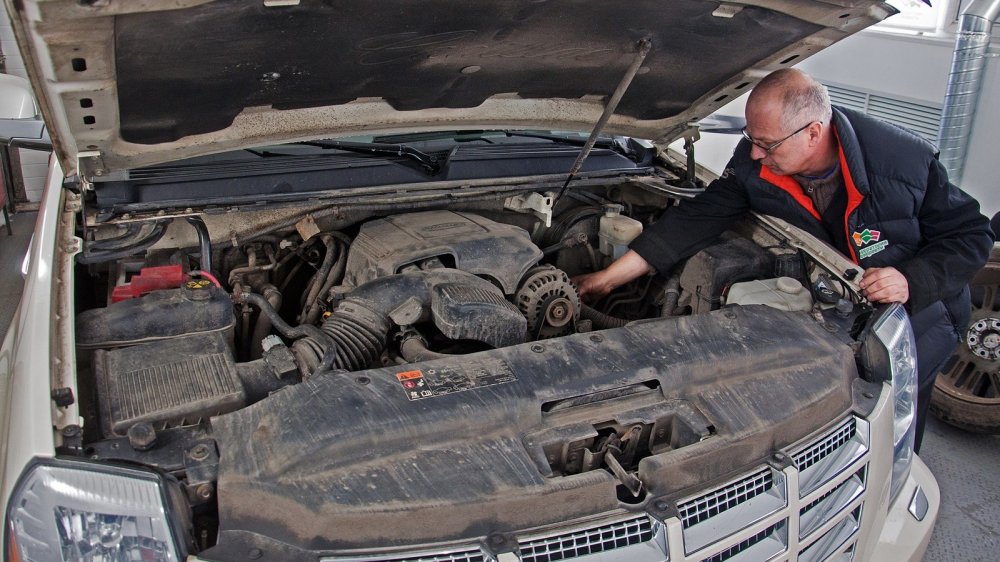

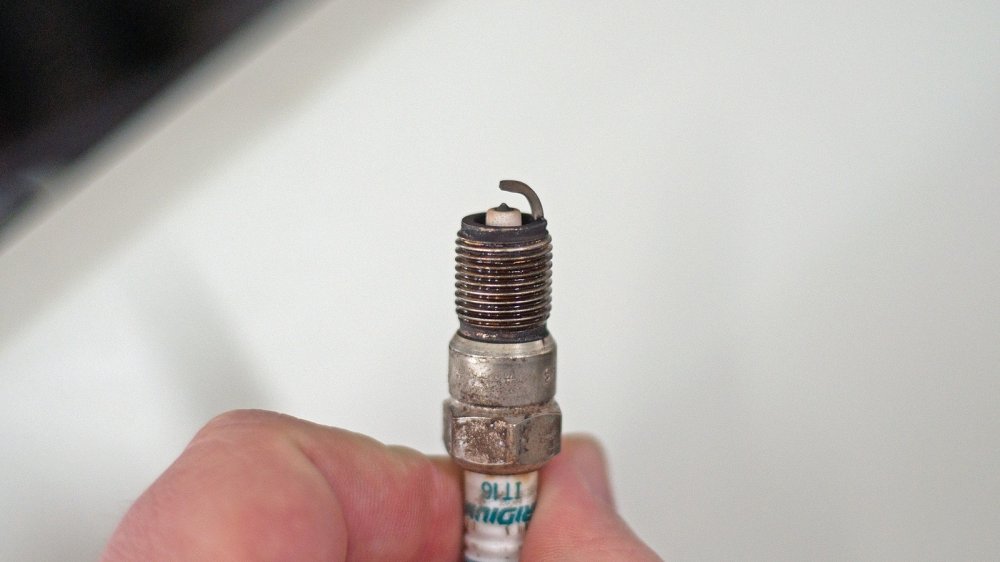

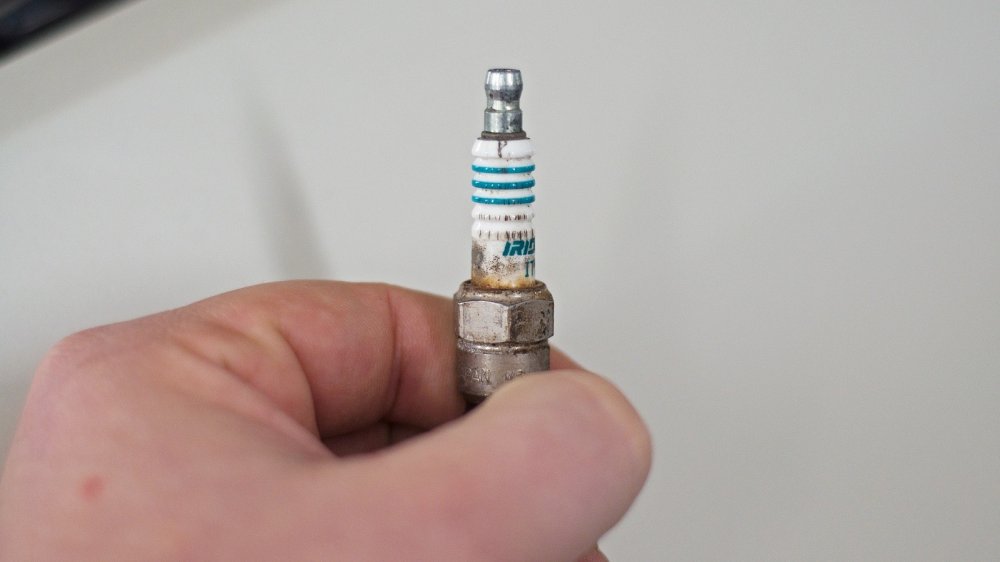

Для этого всё же придётся найти человека с длинными гибкими руками с тремя локтями и хорошим удлинителем для свечного ключа. Такой мастер нашёлся, нырнул с головой под капот, откуда сначала доносилось матюгливое сопенье, а потом появилась и практически новая иридиевая свеча Denso. В общем, после её осмотра дальнейшая возня стала бессмысленной: у неё был почти полностью сгоревший центральный электрод, что привело к росту зазора и многочисленных пробоев изолятора. Посмотрите на фотографию: чёрные риски на изоляторе — это и есть следы пробоев.

Что можно сказать? Ресурс нормальных иридиевых свечей — тысяч 80-100 километров. Эти свечи проехали даже чуть меньше двадцати. И хотя стоили они как настоящие иридиевые, самого иридия в них меньше, чем совести у тех нехороших людей, которые их подпольно клепают на продажу. Ну, уж коли свеча всё равно выкручена, подключим MotoDoc.

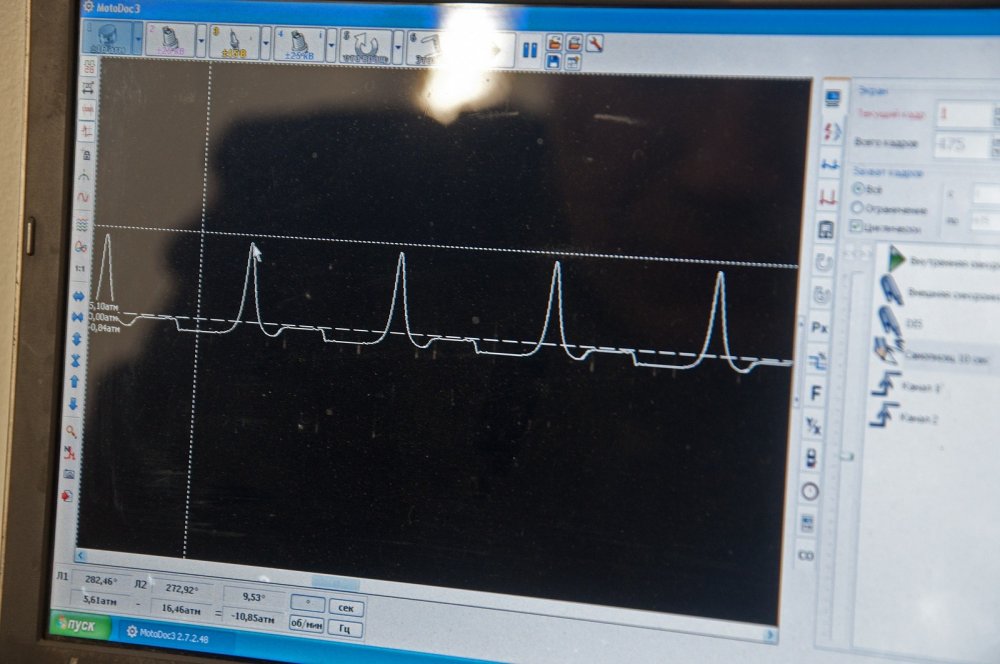

Для этого вместо свечи вкручиваем датчик давления, затем запускаем двигатель. Главное — не давить на педаль газа, датчик мотортестера этого не любит, а если с компрессией есть какие-то проблемы, на графике это будет видно и на холостых оборотах. Заметим отдельно, что мерили мы не компрессию, а давление в цилиндре без воспламенения: разница в этом есть.

В целом график получился ровный, хотя пиковое давление в конце такта сжатия немного отличается. Такие скачки, отличающиеся в пределах 10%, нормальны: во-первых, клапан в ходе работы вращается, во-вторых, минимальные пропуски давления всё равно есть, их нет только у свежепритёртых клапанов. Так что никакого криминала с клапанами тут нет. Максимальное давление — 5,7 атм, разрежение — 0,7 атм. Для этого мотора это вполне рабочие показатели. Можно сказать, хорошие.

Поскребли по сусекам и нашли такую же свечу. Не новую, но на вид рабочую. Ставим её на место той, что выкрутили, запускаем мотор, разгоняемся на стенде. Всё, никаких ошибок нет. Пора делать выводы, которые разделим на две части.

Что с машиной?

Итак, что надо будет сделать с этим Кадиллаком? Во-первых, заменить все свечи. При этом нужно будет постараться и найти оригинальные.

Во-вторых, две катушки (второго и шестого цилиндров) придётся всё-таки заменить, хоть это и обойдётся в 14 тысяч. Езда с такими катушками может обойтись ещё дороже.

А вот за механическую часть мотора можно пока быть спокойным, и уверенности в этом придаёт хорошая компрессия. Собственно, на этом диагностику можно считать законченной.

Из пушки по воробьям

Кто-то может сказать: что-то вы перемудрили с этим стендом, стреляли из пушки по воробьям. Глянули бы провода, катушки, свечи — и всё бы, само собой, нашли. Повторю ещё раз: если комплект проводов на “десятку” можно стрельнуть на время где угодно, можно даже недорого заменить их превентивно, то с проводами на Кадиллак такой фокус не выйдет.

Во-первых, найти комплект для проверки почти нереально, во-вторых, покупать его просто так — неоправданно дорого. То же самое и с катушками. Выкручивать по очереди свечи — тоже не вариант, потому что делать это очень неудобно, и не зная, какой из цилиндров мается дурью (а это можно выяснить только с помощью компьютерной диагностики), слишком долго и нудно.

Выходит, что в сложных случаях, особенно на машинах с V8, проще подсоединить сканер, встать на стенд и выяснить, где кроется проблема. Правда, для этого требуется наличие необходимого оборудования и того самого стенда, который есть далеко не у всех. Ну, и опыта. Вот как раз его понабраться можно, главное — ничего не запороть, чтобы потом не было мучительно обидно.

За помощь в подготовке материала благодарим компанию «Лаборатория Скорости» (СПб, ул. Химиков, д. 2, (812) 385-50-70)
